アンパンマンお風呂

水遊びおもちゃです。

蛇口のハンドルを強く回しすぎたためバルブもハンドルも破損してしまいました。

バルブは３つ以上に割れていて、ハンドルはストッパーのピンが折れていました。下写真は修理途中です。黒く見える穴の部分に柱が立っていなくてはいけません。

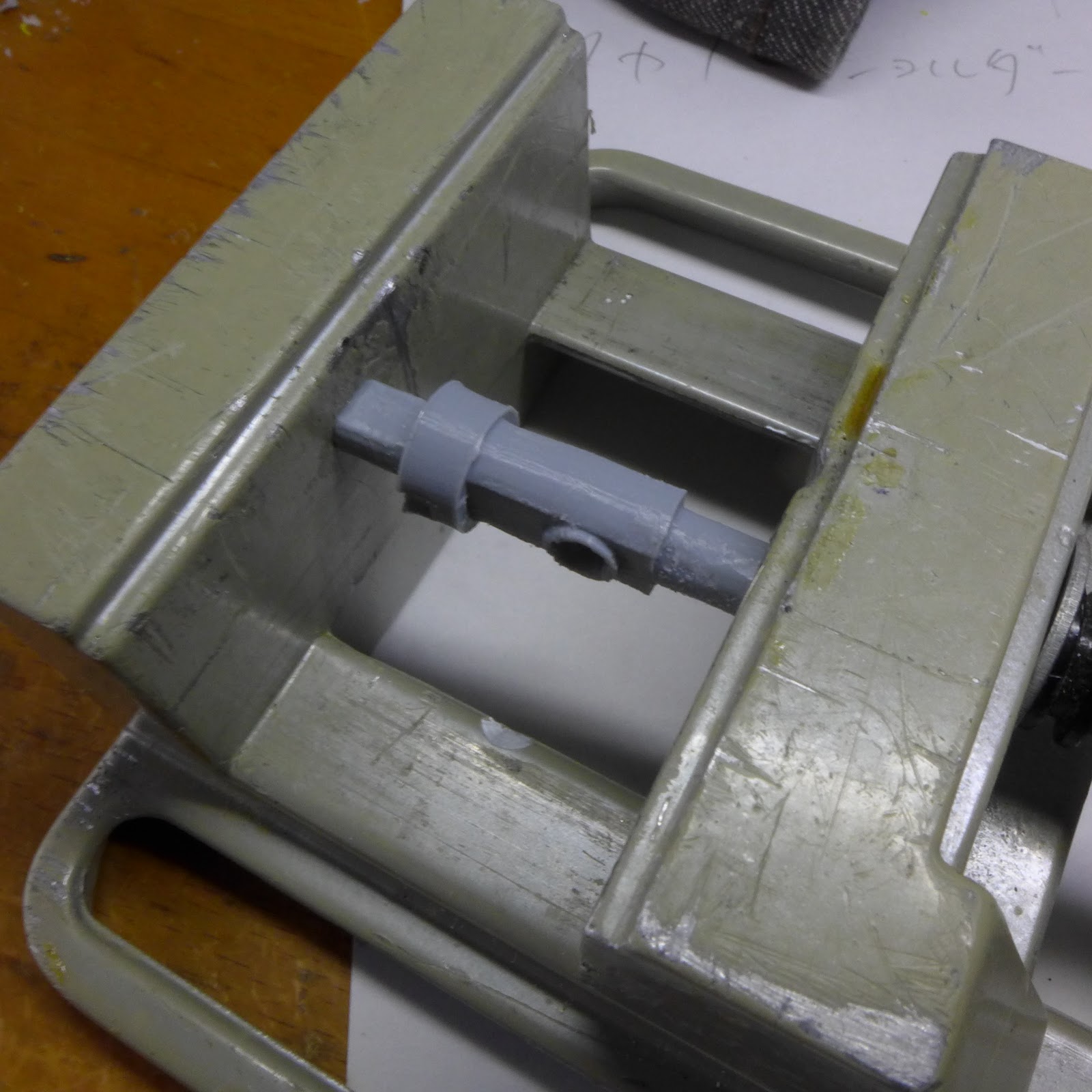

バルブパーツは3Dプリンターで作製します。オーバーハングの影響を減らすため2つのパーツを作って後で結合します。

整形後、圧入して結合です。

できあがったパーツと元のパーツ（仮接着してある）

ハンドルはピン折れだが、固定するためのパーツとともに作製した。固定は壁の隙間を利用する。写真は作ったパーツとセットした状態。元のピンの基部は除去してある。

この穴にφ3mmのプラ棒を刺す。ハンドルとバルブを結合するとこんな状態。ピンがバルブ溝にかみ合っているのが見える。このピンが蛇口の溝にはまり、ハンドルの回転を90度に限定している。

蛇口にセットすると

ということで無事修理完了です。

実はこのおもちゃ、アンパンマンが動かないという症状もあったのですが、ピニオンギア割れでした。11Tというちょっと珍しい歯数でした。これは交換で無事完了。
