リムドライブのプラレール

年配の女性が持ってきました。
動きません。
古いものだけど何とかしてほしいと。

裏にMade in Japanとありました。


スイッチは先頭にあるレバーです。
動輪の間にあるレバーは前進後進を切り替えるレバーです。
どういう仕組みになっているのか気になります。


まずはギアボックス。
もっと古いものはスチールで,ギアも真鍮ですがこれはプラのケースです。
今のプラレールのケースに外見は似ています。
リムドライブであることがわかります。


ネジ1本と鉄板で固定しています。
ブリキ時代の名残を感じさせます。


内部は単純です。
リムドライブのゴムが劣化して固化しています。


軸受けにはなんとハトメがあてがわれています。

いいですね！こういう配慮。

で、問題の原因はモーターのグリス劣化、固化でした。
内部清掃、グリスアップで回復です。

ところで、このモーター何か変。
シャフトの長い方が一般的なものとは逆です。
マブチモーターですがね。

さて、進行方向切り替えの仕組みです。

レバーが対になったクラウンギアを上下させ、回転方向を変えていたのですね。
単純でよくできた仕組みでいいですね。
電子回路でコントロールするものとは違った良さを感じます。

ところで、このお客さんはもう1台電車を持ち込まれました。

プラレールではありませんが似ています。メーカーはTOMYとすぐわかりました。
どうしてかというと、進行方向を変える仕組みが全く同じだったからです。


レバーが対になったクラウンギアを動かします。

クラウンギアの動きがわかる写真を。



モーターが面白い形でセットされていました。


動かない原因はグリスの固化でした。
これは強制回転で回ったのでよしとしました。

楽しい修理でした。

やるね バンダイ リモコンカー

珍しいバンダイのリモコンカーです。
ステアリングの仕組みがなかなかでした。
トルクリミッターが組み込まれています。
まずはステアリングをつかさどるパーツたち。

ラック＆ピニオンは当たり前ですが


負荷を逃がすトルクリミッター。




部品点数が多くてコストがかかっていそうです。

負荷を逃がそうという配慮がうれしいです。

いつもながら写真を取り忘れています。とほほです。

トミカ 高速道路 パトロールドライバー ツメの摩耗

トミカ 高速道路 パトロールドライバーという名前のおもちゃです。
キャタピラーのようなベルトが動いてミニカーが押される仕組みです。
ベルトを回すのは中にある大きな動輪で、それにあるツメがベルトの爪に引っかかって動かします。
故障は回転が途中で止まったり遅くなったりするというもの。
原因は動輪の突起がすり減ってベルト突起を乗り越えてしまうことでした。


ツメがすり減っていた。

最初は突起の内側を削って段差を深くしたのですがうまくいきません。
次にとった方法は、針金で突起を作るというものです。

0.5㎜の軟鉄戦を使いました。
裏側はこうなっています。

接着剤で固定します。
これでスムーズに動くようになりました。

プラバンを接着する方法も考えたのですが、相手が局面なので躊躇しました。

でも、ずいぶん前に同じものを修理した時は爪の位置に鋸で切れ目を入れてそこにプラバンを組み込んで固定し、ツメを修復しました。

へたばった犬？のぬいぐるみ

犬のぬいぐるみです。


歩くわけではなくもぞもぞしたり目を開けたりします。
ダルな感じのイヌで、これで癒されるのでしょう。

連続して2件受けました。
両者とも全く動かないという症状でした。

分解が難儀でした。
柔らかいプラの爪で固定されています。
これがちぎれそうで取れない！
ぶつぶつ言いながらの作業です。

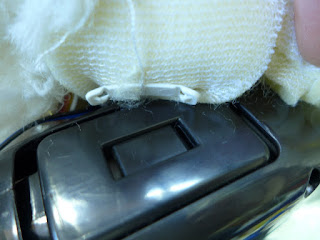

足は4か所の爪。

横腹はそれぞれ2か所。

頭部も同じ固定法です。


結局一番合理的なのは爪の板と布の縫い目をカットして外し、組み立ては糸で縫うという方法となりました。
こんな具合。


針は愛用のカーブ針です。

で、肝心の故障原因は2つとも同じでした。
後ろ脚両方は電池ケースになっています。この端子につながる線が断線です。


赤線が断線です。
後で写真を見て青線が断線しているように見えて焦りましたが断線ではありません。
よく見ると訳が分かります。

断線箇所を特定するのにボディを割って基板を出す必要がありました。

やる前はイヤーな予感がして気が乗らなかったのですがわかってみるとなーんだの世界でした。
作りのしっかりしたおもちゃでした。

一つは預けに来た女の子が名残惜しそうにしていたというのを受付から聞いて順番を飛ばして急いで取り組みました。その日に返せてよかったです。

ふぐの一輪挿しと十字架のキリスト

こんなものが来ました。

フグの一輪挿し。尾部が砕けていて欠落もありました。
パズルを楽しむつもりで組み立てました。
白いのは石粘土です。



色を塗るかと思いましたが、このまま模様にするのも面白いかとそのままにします。
欠落した部分は裏にアルミメッシュを当てがってその上に粘土を盛りました。


一応表面に瞬間接着剤を浸み込ませましたが、花瓶としてはどうでしょうか。

もう一つはりつけにされたキリストです。

表の十字架をスライドすると蝋燭立てがあらわれますが、気持ち悪いのは使われた跡があることです。
気になりましたが引き受けることに。
症状は右腕の欠損です。
アルミ棒を打ち込んで骨にし、粘土を盛ります。
ちょっと形にこだわって。左手の手先が変なのでそうはならないように。
何度も修正しながら何とかなりました。仕上げで磨くといいのですがそこはご勘弁で。


2つとも楽しめました。
