エポック社野球盤 投球変速の仕組み

エポック社の息の長いおもちゃです。昔からあってバージョンアップしながら続いています。

これは投球スピードが遅速2段階です。

仕組みが面白かった。

投球はモーターでバーを引いてばねを縮ませ、その反発力でボールを飛ばします。

ばねを縮ませるのに使うギアがこれです。

歯数が違うため引き代が変わるというわけです。

モーターの回転方向でギアを使い分けています。

特定のギア軸穴が長円形になっていて、片方に回るときに軸が動いて一方のギアだけが噛み合い、他方は解放される方向にギア軸が動くようになっています。

モーターの回転が逆になると噛むのと解放が逆になります。

チョロＱの仕組みと同じです。

骨折した人形

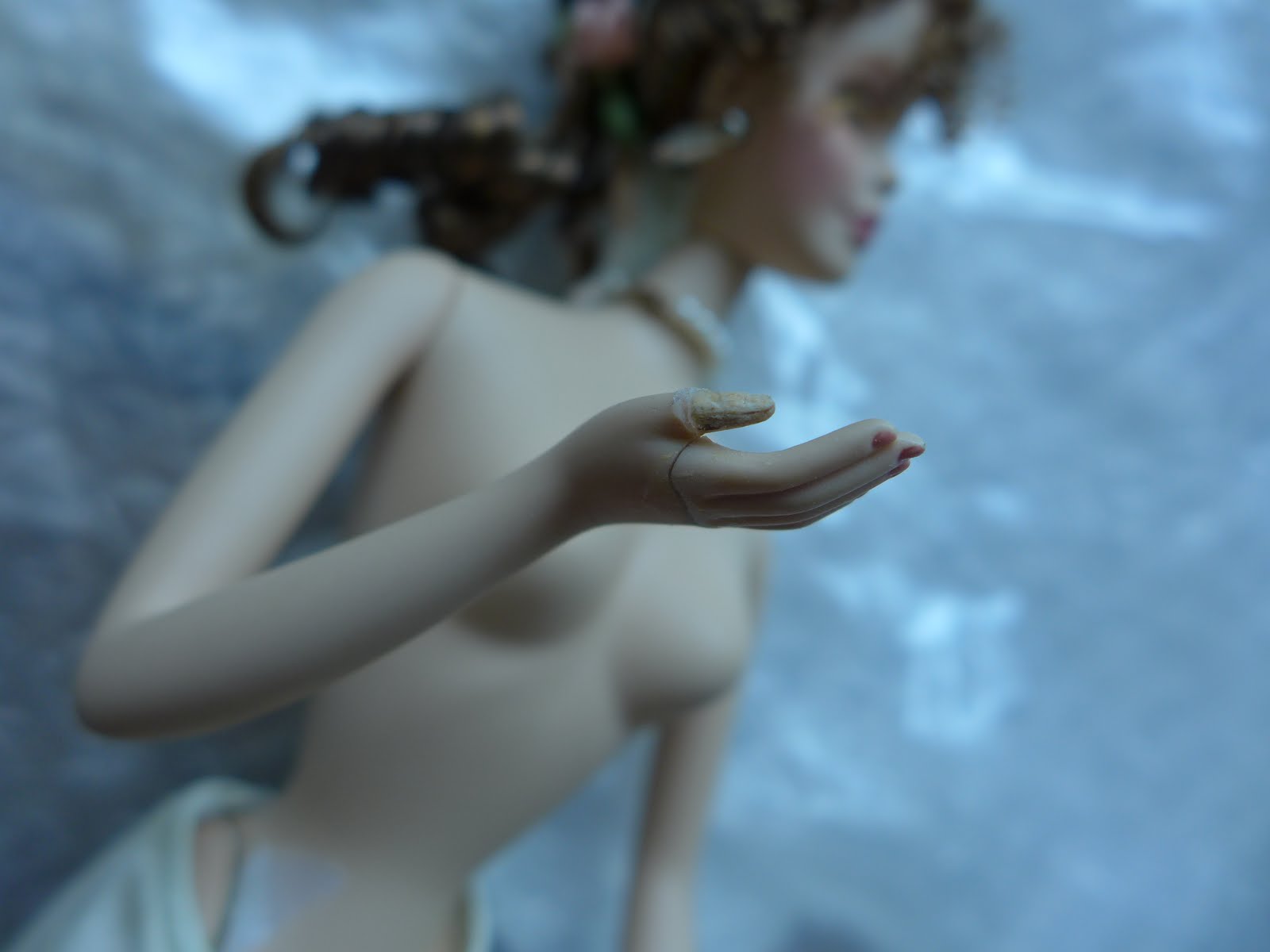

リカちゃん系のもう少し大人バージョンの人形です。（写真は修理後）


両腕、指、右足首が完全に骨折していました。
落っことしたのですかね。



お客さん自身がトライしたようですがうまくつかなかったようです。
ゴムの理系が使われているようですがそれでは固定できません。
まずは接着剤剥がしから。

ピンを入れて接着と考えたのですが、素材はセラミック系で穴があきません。
やむなく瞬間接着剤とエポキシを使い分けて接着です。
仕上げはやすりでバリ取りです。
なくなった指は木で仕上げです。
強度は保てませんがやむをえません。




首の固定が緩いという相談もありました。
ゴムが伸びきっているようですが交換ができません。
首を何回転かさせてきつくして対応です。

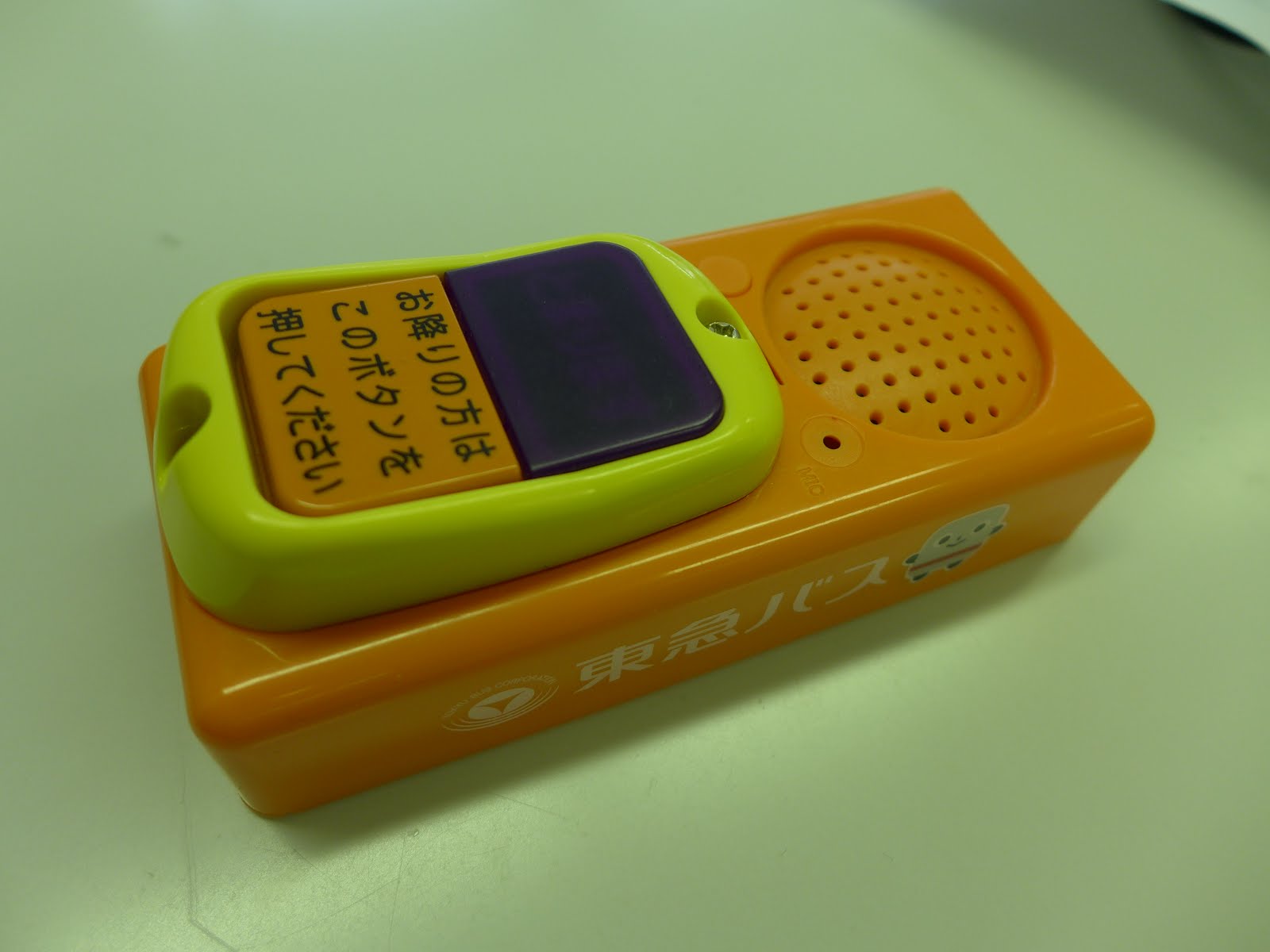

東急バスの降車ボタン

バスから取ってきたのかと思うほどリアルでしっかりしたつくりです。

東急バスとあります。景品でしょうか。
もしかすると本物と同じものを使っているのかも？

故障は断線でした。
