連結でGo!が動く仕組み（第2弾）

連結でGo!というおもちゃです。

機関車と貨車を引き離して置くと接近し、連結完了（と言っても接触するということですが）すると発車します。
よくできたおもちゃです。
組み立ての時、2本の紐、パーツのセッティングに迷うかもしれません。

以前に記事にしたのですが動く仕組みが文字だけでわかりにくかったのでイラストにチャレンジしてみました。

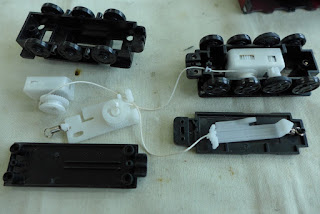

まずは中のパーツです。白いのが対象です。

３、車両を離し近づいていくとき

　　左機関車のゼンマイ（青）によって貨車が引き寄せられる

　　このとき貨車のゼンマイはオレンジのプレートによりロックされている

　　（なぜかというと、プレートについているばねによって右側に移動するから）

　　また、緑の紐はたるんだ分が機関車のプレートのリールに巻き取られていく

　（なぜなら、貨車ゼンマイの張力を失ったプレートは付いているばねによって左に
　　引かれるため両リールのギアが噛み合って機関車のゼンマイによって巻き取られて
　　いくのである）

４、連結終了で走り出すとき

　　機関車のゼンマイが貨車を限界まで引くと今度は貨車のプレートのばねを引き離す

　　すると貨車のゼンマイのロックが外れて走り出す

　　このとき緑の紐は機関車の赤リールから貨車のゼンマイに巻き取られていくが、

　　機関車の赤リールは貨車のゼンマイに引かれて青リールと離れ、ギアの噛み合いも

　　なくなってフリーになるのでそれが可能になるのである。

　　組み立て時は初期状態で組めばいいことになります。

　　ポイントは両方のプレートが引かれた状態になるまで各リールに紐を巻き付けるとい

　　う点です。

ところで、走るときに速すぎないようにする仕組みがギアボックスの中にはあります。
時計の脱進機と同じ仕組みです。

FisherPrice でんでんむし123 分解

こんなおもちゃです。

fishierpriceのお決まり「分解しにくい」です。

鏡の側から分解します。
グリーンのふたを外します。
3個の爪で噛み合ってます。FisherPriceの文字の下あたりに一つあるのが見えます。
はずしかけで、少し浮いています。


はずした状態。爪の収まる四角い穴があります。


鏡を外すと、シャフトの末端が金具で止められているのが見えます。




シャフトが抜けます。


やっと配線が見えてきました。

配線は単純です。
問題は電池受けにありました。




金具は外して交換です。
手持ちのものを加工して取り付けました。
