ベイブレードＸストリングランチャー

 ベイブレードＸストリングランチャーの紐が引けないという症状です。

原因の1つはゼンマイ切れでした。切れた位置が中心に近かったので長い方の末端を加工して組み込みました。

しかし、次の問題がありました。紐を巻き込まないのです。デフォルトでバネを強くしてもだめです。よくみると、途中まで巻き込むが終わり付近で固くなる。そして無理に押し込むと終わりころは軽くなる。固い部分に何があるのか謎でした。

何度も紐に触っていてふと気がついたのは、巻き込みが固い部分は紐が固いのです。

　　　　　　　　　　　柔らかい部分

　　　　　　　　　　　固い部分

何が違うのか？紐をよく見ると違っていました。

　　　　　　　　　　　下が柔らかい部分、上が固い部分です。違いは

　　　　　　　　　　　目の粗さ（と太さ）です。

この紐は中心にストレートのファイバーが入っていて、外側は編み紐になっています。その編み部分が何らかの理由でしごかれるようにして偏り、そこが固くなっていたのです。上の写真で目の粗さの違いが明らかにわかります。

元には戻せないので、携帯ストラップ用の紐で代用しました。動きがスムーズになりました。

紐を外す際にちょっと戸惑うのがハンドル部分です。頭のめくら蓋を抜くのに、2mm程度のビスをねじ込んで抜くとやりやすい。

ところで、何故編み紐の編み部分がしごかれたのか？　通常は少し折れ曲がる部分にハトメが使われていてスムーズに流れるようになっていて、しごかれるとは考えにくい。

原因で思い当たるのはこのランチャーはハトメの内側に酷い汚れがこびりついていてざらざらであった。外して内部をきれいにするのに綿棒では足りず、ルーターで削る状態であった。これが悪さをして紐をしごいたのではないかと推測した。

ではなぜそこまで汚れがこびりついたのか？これも全くの推測だが、お菓子などを触った手でストリングに何度も触ったのではないかと。糖分や脂分が紐につき、ハトメに堆積したのではないかと。

まさかの症状ではありました。

以上

増田屋 spaceship

 数十年前のおもちゃ、増田屋のspaceship。Made in Japanです。ミステリーアクションで動きます。

上下分割するために、ネジ3本と風防、アンテナを外す必要があります。アンテナは大きな風防の中です。風防は5つのツメで本体にはめ込まれていて、ツメは外向きです。

アンテナは中の軸に接着されています。これを外すのは要注意です。軸はプラでギアと一体になっています。無理にこじると折れますが、根元で折れると厄介です。簡単に取れなければいっそアンテナの根元でカットし、後で軸を継ぎ足すほうが簡単かもしれません。今回は真鍮パイプで継ぎ足しました。

スイッチ等の接点磨き、モーターのオーバーホールで修理完了しました。風防とアンテナ外しがキモでした。

以上

アンパンマンのピアノ 飲み物をこぼして配線腐食

 アンパンマンのピアノです。幅が50ｃｍほどあります。

もらい物らしいですが、電源ランプは点くのに、立ち上がらなくなったとのことでした。仲間のドクターからの依頼品です。内部に飲み物がこぼれた後が基板上に広くあり、清掃と再ハンダをしたが改善されないとのことでした。基板自体は見た目はきれいです。

メインスイッチを入れると電源ランプは付きます。しかし、立ち上がらない。ということはＩＣに電源が届いているのかという疑いを持ち、ＩＣに入る端子のＶＤＤと印字された部分の電圧を測ると 1.9V 程度しか出ていません。0Ｖでないのがかえって悩ましかったのですが、とりあえず、電源からＶＤＤ端子へのラインを観察、測定してみました。電源は6Ｖ、ＶＤＤ端子は1．9Ｖ。

途中に何かがある、ということでよく観察すると、ゴミのように見えた黒い点が実は腐食跡でした。基板の裏から光を当てるとすっぱりと途切れているのがわかります。

端子をジャンパ線で繋ぎ復活しました。洗浄後はきれいな基板で、まさかという断線でした。飲み物で腐食したのだと思います。

実はこの他にドキンちゃん人形のシンバルが動かないという症状がありました。古いタイプはモーター駆動だったのですが、これは電磁石で、そこにパルスを送って動かす仕組みでした。電磁石はＯＫ、作動時の電圧を見ると他は0Ｖと数Ｖ程度を行き来します。ドキンちゃんは5．4Ｖで変化無しです。無安定マルチバイブレーターかと思って観察したのですが似てはいるがどうも正確なところはわかりません。コンデンサー、トランジスタのチェックをしてコンデンサー正常、Ｔｒが怪しい数値だったので交換しました。動かしてみると無事動いたのでほっとしました。

以上

ベイブレードバースト b-184

 ベイブレードランチャーの比較的新しいタイプです。

紐が引けなくなったということでした。原因はリールに紐がきつく巻き付いていただけでした。以前のものに比べて紐の質がよくなっています。また、逆巻きによってゼンマイが内部で変形するケースも多かったのですが、それも改善されています。

組み立てるときにゼンマイの初期巻き取りが出来ず困りました。ゼンマイの入ったギアがロックされているためです。

コツがありました。

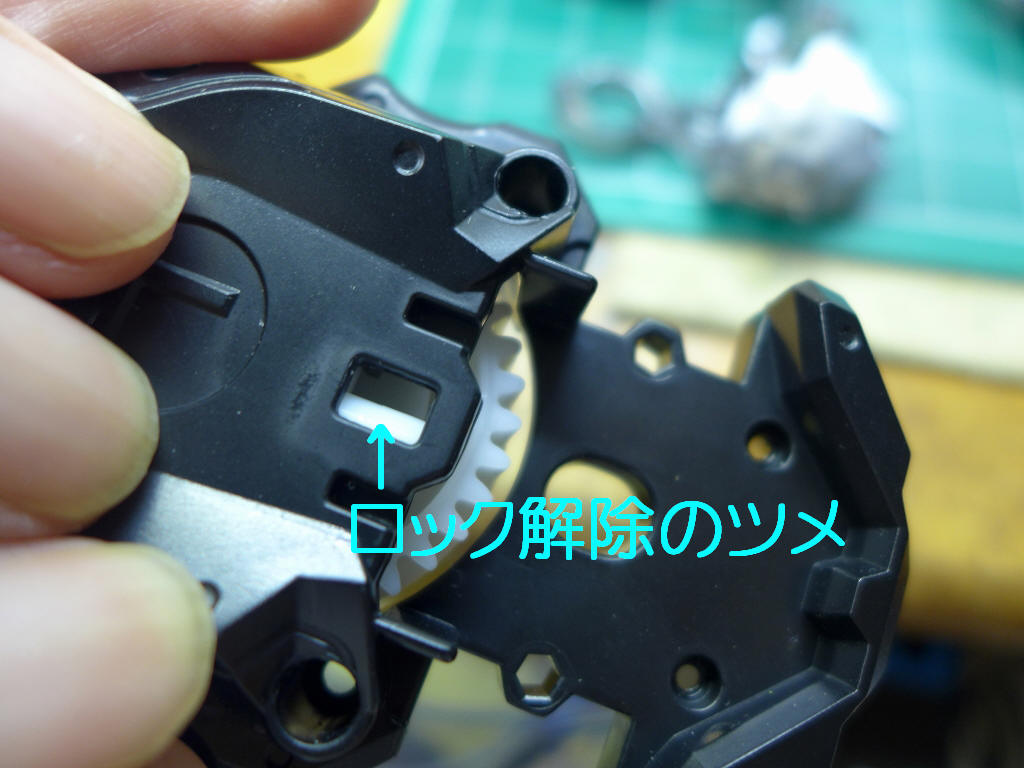

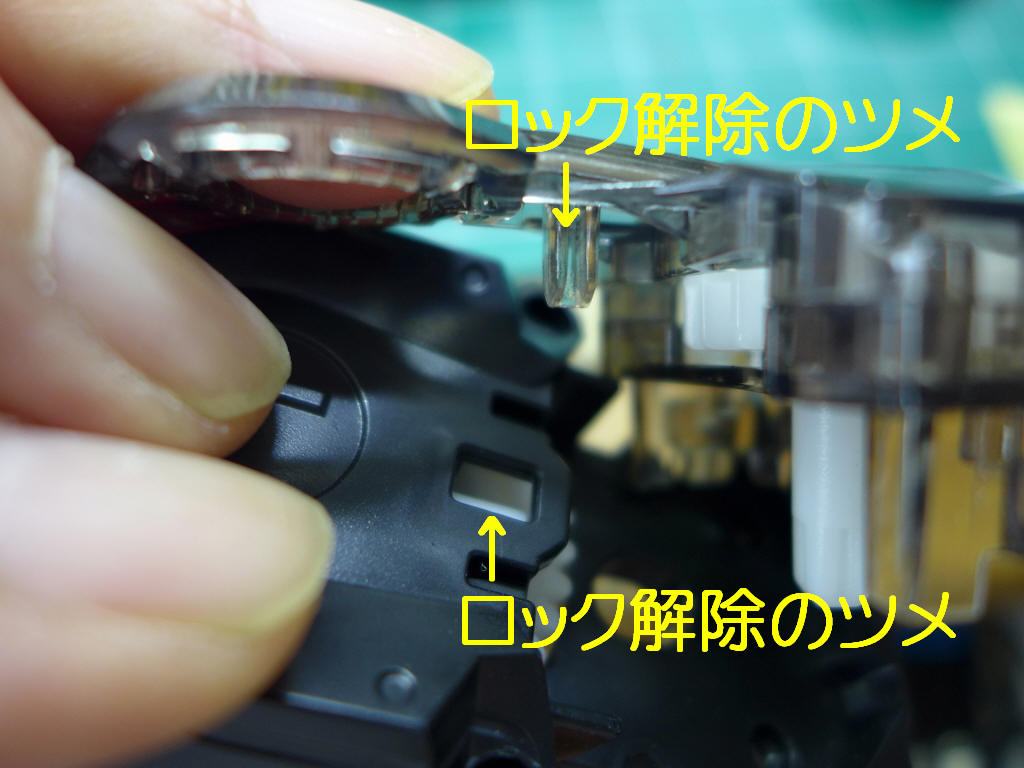

ロックを解除するには透明のカバーをセットすればよいのです。その状態で3～4回分巻き取ってテンションをかけておく。

その状態で透明カバーを外すとロックされますから、組み立てればいいのです。最後に透明カバーを戻します。

ベイブレードについては、ネットにもたくさんの情報があります。

以上
